Отработанное масло – проверенное топливо, которое можно использовать для прогрева небольших помещений. В последнее время оно стало менее выгодным, но для малогабаритных складов, гаражей или хозяйственных блоков, где расход топлива небольшой, подходит.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Масляная печка – недорогой способ для обогрева среднестатистического гаража. Материал для топки найти несложно, а собрать его можно самостоятельно за считанные часы. Собрать агрегат несложно, производится из подручных материалов.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Для заправки используется обычное моторное масло, которое можно сливать из автомобиля. В сравнении с дорогими дизельными отопительными приборами, не потребуется покупать отдельно дизель.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Алгоритм работы самодельной печки

По своей структуре масляные печки можно отнести к пиролизным. Нефтепродукты азотно-углеродистые цепочки начинают распадаться до элементарных соединений. После этого происходит дальнейшее охлаждение и распад на безвредные элементы – вода и азотный газ. То есть, в маленьком помещении, буржуйка на отработанном масле своими руками не вредит здоровью. Не потребуется установка дополнительного фильтра очищения.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Если правильно произвести расчет и составить первостепенный чертеж, то продукты сгорания будут полностью исчезать и даже чистку производить не придется.

Всего конструкция включает три основных части:

  1. Камера, в которой происходит сгорания топливной массы;
  2. Элемент сгорания пиролизного газа;
  3. Часть дожигания и остывания.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Нижняя часть резервуара представляет собой емкость с плоским дном. Именно туда наливается масло, которое закипает при достижении рабочей температуры. Начинается процесс испарения. Горючее не попадает во вторую камеру, благодаря турбулентному процессу. То есть, простая конструкция саморегулируемая, не требует настройки. Кроме этого, рабочая кориолисова сила создает вихревой поток.

Для поддержания процесса горения, печь на масле требует постоянного поступления кислорода. Воздух попадает через установленную заслонку. В зависимости от ее расположения, регулируется сила горения и интенсивность распада горючего. Если закрыть ее полностью, оборудование начнет затухать.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

После закручивания в вихрь, газы начинают двигаться по второй камере. Специфика процесса заключается в том, что они постоянно двигаются и должны смешиваться с кислородом. Для этого в трубке просверливается много отверстий. Он должен поступать на постоянной основе. Благодаря высокой скорости передвижения газа, он не проникает наружу.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

В месте сгорания происходит резкое повышение температуры — практически до тысячи градусов. Важным является то, что при этом образовываются вредные окислы, которые угрожают здоровью, поэтому печь на отработке своими руками периодически нужно чистить.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Последняя камера играет сразу две роли. В первую очередь, она предназначена для окончательного дожигания газа. Кроме этого, она регулирует температурный скачок. Именно он приводит распаду вредного окислительного вещества на безопасный азот, водяной пар и сажу. Чтобы быть уверенным в безопасности, лучше использовать проверенные чертежи, схемы и инструкции.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Что такое отработка

Отработанное масло – это нефтепродукты, получаемый в результате работы ДВС. При постоянном нагреве, смешивании с воздухом, оно начинает постепенно менять свои свойства и в итоге становится непригодным.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Такая жидкость содержит большое количество примесей сажи, продуктов окисления, смол и солей. Его нужно сливать, чтобы мотор продолжал правильно функционирует.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Слив масла в почву не рекомендуется. Произойдет острое заражение грунта целой плеядой вредных веществ. Поэтому его удобно использовать для создания печки на отработанном масле.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Недостатки

Многие ставят печь на отработке своими руками в гаражах. Малое потребление топлива, безопасность и легкость привлекает. Но не нужно собирать себе агрегат, пока вы не знаете недостатков.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

  1. Открытое пламя. В действительности высокие температуры в четырех стенах очень опасны. Если вы не хотите получить внезапный пожар, желательно убрать все нефтепродукты или собрать их в отдельный угол. Кроме этого, нужно держать подальше органические растворители и спиртосодержащие жидкости.
  2. Металлический корпус. Так как пламя напрямую контактирует с металлическим корпусом, он нагревается. А температурный режим в районе 900 градусов Цельсия может доставить неудобства, в виде ожогов 3 степени. Так как вторая камера требовательна к воздуху, нет возможности проложить ее асбестом или минеральной ватой.
  3. Сложность управления. Даже при полном закрытии заслонки, воздух все равно будет поступать в систему какое-то время. Поэтому придется ожидать выгорания горючего, хоть и в медленном режиме.
  4. Требовательность к технике безопасности. Если вы привыкли к порошковым огнетушителем – его придется поменять. Порошок сразу же взрывается, как только соприкасается с раскаленным металлом. В случае пожара, нужно использовать только углекислотный огнетушитель.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Как избежать недостатков

Самая опасная часть всей конструкции – бак, который может привести к взрыву. Наиболее безопасным способом решения недостатков считается полная ликвидация этой части. Сейчас в промышленном производстве есть специальные модели котлов, работающие на мазуте. При сборке печи на отработке, можно воспользоваться горелками, разработанными для работы с пиролизными газами. Некоторые модели совмещают сразу камеру и дожиг.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Можно сделать простую горелку из металлической чаши. Лучше всего подойдет стальная с высокой температурой плавления. К ней подключается капельница, через которую поступает масло. При попадании, оно сразу закипает.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Несмотря не высокую безопасность и хороший результат – они не сжигают отработку до конца. Здесь воспользуйтесь дополнительной трубной для смешивания пиролиза с кислородом.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Всегда следуйте чертежам. Имея скудные представления о конструкции отопительных приборов – возьмите чертежами из интернета. Опытные конструкторы уже составили много схем для сборки.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Разновидности печей

Перед тем, как изготовить как сделать печку на отработанном масле – выберете разновидность агрегата.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

  1. Пиролизные. Первые по распространенности, благодаря простой сборке, подручных материалов и легкой эксплуатации. В работе удобны, не требуют насосных станций, активной вентиляции и дорогого топлива. Для регуляции жара, достаточно управлять заслонкой. Из недостатков – невозможность поддержания конкретной температуры.
  2. Турбо-горелки. Работают по алгоритму дизельного двигателя. Отработка поступает каплями и сгорает, поэтому их не нужно чистить. Но более требовательны к качеству горючего.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Чертежи и виды конструкции

Оборудование на отработанном масле из газового баллона – простой агрегат для гаража. Достать резервуар легко в пожарных станциях или заказать на вторичном рынке. Дешевые для работы, требуют лишь элементарного электрического инструмента.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Простой способ выглядит так:

  1. Выпустите остаточный газ, скопившийся в баллоне.
  2. Резервуар распиливается поперек. Нам потребуется верхняя часть.
  3. Сбейте вентиль кувалдой (в старых баллонах они часто прикипают к резьбе).
  4. Из листовой стали нужно вырезать диск по диаметру резервуара. Толщина должна быть 4 миллиметра.
  5. Приварите его к кромке.
  6. Из десяти сантиметровой трубы нам потребуется кусок длинной от 60 до 100 сантиметров.
  7. Просверлите в нем отверстия шириной в 8 миллиметров. Всего нужно сделать около пятидесяти штук.
  8. Труба вваривается в место, где ранее располагался вентиль.
  9. На крышке сверлим еще одну дыру в три сантиметра и привариваем к нему трубку с диаметром немного больше. Длинна ее должна быть пять сантиметров. Здесь будет монтироваться заслонка и заливаться горючее.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Укомплектовывать печи на отработанном масле своими руками не потребуется. Хватит наклонного дымохода.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Модель печь с надувом

Способ сложнее в плане сборки и исполнения. Но КПД значительно выше.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

  1. Из баллона выпускается весь газ.
  2. В месте вкручивания вентиля, требуется вырезать отверстие. Так как болгарка не может делать такие сложные фигуры – лучше по контуру просверлить небольшие отверстия. Баллоны делаются из стали и не закаливают. Дыра нам понадобится, чтобы вварить трубу.
  3. Сделайте разметку под два проема в стенке. Болгаркой выпиливаются два прямоугольных куска. Их не выкидывайте, так как в дальнейшем они будут использоваться, как двери.
  4. Для их регулировки потребуется вварить обычные петли. Не нужно покупать дешевые. Не должно быть люфта.
  5. Из листа прокатной стали нужно вырезать круг, который будет соответствовать внутреннему диаметру сосуда. По середине в нем делается отверстие в десять см. Его нужно установить между дверцами и хорошо приварит, как на фото.
  6. В трубе шириной в десять сантиметров нужно сделать перфорацию.
  7. Устанавливаем его внутрь блина.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Самый большой недостаток – прогорание металла. Это обязательно будет происходить в месте, где соприкасается пламя и мет.корпус. Но заменить его несложно. Иногда можно приварить заплатку.

Капельная печка

Устройство на отработке капельного типа своими руками собирается легко. Основным конструкционным элементом в них является металлическая чаша, на которую капает топливо. Интенсивность и производительность зависит от габаритов резервуара и температурного режима. Всего есть несколько разновидностей. Есть виды, работающие в стандартном режиме, без дополнительного надува.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Они более гибкие в сборке, так как подача может осуществляться сбоку или сверху, где расположен ствол подачи кислорода.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Изготовление мало разница со структурой печи на отработанном масле своими руками пиролизного типа. Отличается только одной дверцей и чашкой.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

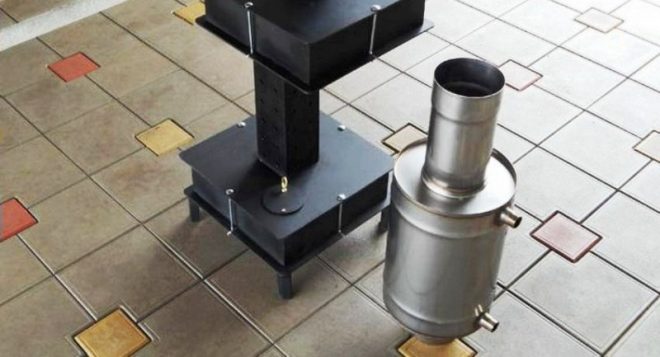

Печь с водным контуром

Буржуйка на отработанном масле своими руками комплектуется дополнительным водным контуром. Это емкость, расположенная сверху. Для этого в него ввариваются штуцера, предназначенный для подачи и отведения воды. Его размер напрямую зависит от разновидности циркуляции и длины всей отопительной конструкции.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Если циркуляция создана естественным путем, его длина должна быть больше. Есть вероятность перегрева. Активная циркуляция с помощью насосной станции позволяет сократить его протяженность. Лучше встроить в цепь манометр и термометр, чтобы контролировать параметры.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Для людей, часто работающие в гараже – эта технология будет удобной. Верхнюю камеру можно использовать, как варочную поверхность для приготовления еды. Она не связана с электричеством, поэтому денег вы потратите немного. Производительности будет достаточно, чтобы варить или жарить еду.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Открытый и закрытый тип

Печь на отработке из газового баллона своими руками можно сделать двух видов.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Система открытого типа – это пара камер, которые соединяются трубкой с отверстиями. Верхний отсек открыт, ничем не защищен и поэтому воздух попадает туда напрямую. Сечение трубки же может быть, как круглым, так и квадратным.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Закрытый тип – это самостоятельный прибор, который закрыт со всех сторон. Элемент дожига установлен внутри, изготовленный из трубы с перфорацией. Для них может потребоваться активная вентиляция.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Материалы

Печи на отработке производится из следующих компонентов:

  • Баллон (подойдут резервуары от пятидесяти литров);
  • Труба из нержавейки на 10 сантиметров. Всего нужно около двух метров.
  • Стальной угол.
  • Стальной лист, для производства заслонок, заглушек, блинов.
  • Шланг для подачи топлива.
  • Хомуты для фиксации.
  • Полдюймовая трубка.
  • Полдюймовый вентиль.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Советы и инструкция

Возьмите заготовленный баллон. Важно, чтобы не было швов. При повышении давления, именно там будет происходить раскол. Стенки обязательно должны быть минимум 1,5 сантиметра. Толстые стенки не дадут прогреться резервуару, так как закипает масло при 300 градусах, а внутри камеры режим обязан быть не менее 600.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Газ нужно предварительно выпустить. Желательно, делать это на улице. Там травление будет значительно быстрее.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Болгаркой нужно отрезать верх. Внизу сделайте ножки. Это необязательно, но так удобнее будет эксплуатировать и собирать. Их делают их уголков или арматуры. Вверху отступает десять сантиметром и развариваем отверстие для вытяжки.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Для вытяжки лучше взять тонкую дымоходную трубу диаметров в десять сантиметров. Длина должна быть от 4 метров. Вставляем ее в отверстие и герметично привариваем. В ней делается отверстие для регулировки подачи воздуха – там будет стоять заслонка. Печь для гаража на отработке своими требует активного смешивания пиролиза с кислородом. Поэтому проделывает множество отверстий в десяти сантиметрах от верха. На высоте одного метра от пола, в трубке делаем посадку для новой трубы диаметром в 8 миллиметров. Она вставляется параллельно полу.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

В верхней части резервуара нужно сделать отверстие в восемь сантиметров. Здесь будет маслозабор. Там же можно установить поднос, где можно будет подогреть еду и воду. Для этого нужно из стали вырезать прямоугольник и приварить.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

  1. Просверлите в дне резервуара отверстие для отхода газа. Сверло нужно обильно смазать СОЖ или маслом, чтобы не допустить искры. Можно использовать ручную дрель.
  2. Печь на отработке капельного типа своими руками оборудуется дверцами. Прорежьте их болгаркой.
  3. Из прокатной стали нужно вырезать блин с отверстием по середине.
  4. Устанавливаем его на место между дверями.
  5. Подготавливаем трубу – просверливаем отверстия для подачи кислорода.
  6. Трубка вставляется в подготовленный блин и заваривается. Шов должен быть герметичным, не пропускать воздух.
  7. Возьмите вырезанный круг из блина и приварите его на тормозной автомобильный диск. Так мы изготовим муфту.
  8. В боковине над чащей просверливаем отверстие и вваривает металлическую трубу-капельницу.
  9. Снаружи лучше установить кран на шланге. Он должен быть из маслостойкой резины.
  10. В баллон сверху устанавливается остаточная труба – это будет дымоход.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Масляные печь капельного типа немного сложнее в сборке. Масло поступает с помощью системы кранов по шлангу, что делает ее тяжелее в конструкции.

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

  1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
  2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
  3. Устанавливайте режим горения заслонкой.
  4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
  5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
  6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
  7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
  8. Масло должно быть без антифриза и водных примесей.
  9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

Печь на отработанном масле своими руками, как изготовить, описание, видео, фото, принцип работы
